Laje Protendida de 11,60m em Nova Lima: Um Desafio Superado pela Iglume Lajes

A engenharia não é apenas cálculos e concreto; é também superar limites. Desta vez, a Iglume Lajes foi desafiada a criar uma viga de laje protendida com impressionantes 11,60 metros de comprimento. Uma verdadeira obra-prima da engenharia estrutural, projetada para um cliente exigente e em um cenário complexo. Vamos explorar como conseguimos realizar esse feito.

O Cenário: Desafio de Grandes Vãos

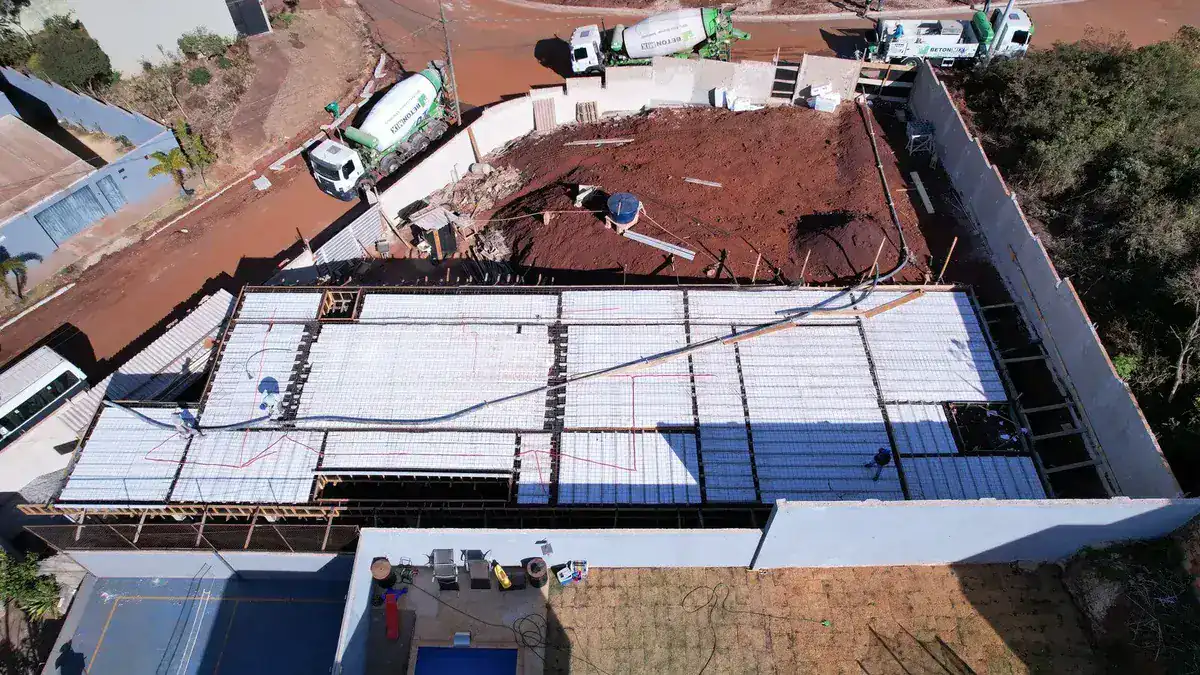

Imagine um terreno no bairro Vale do Sol, em Nova Lima, onde o cliente Leonardo sonhava com espaços amplos e livres de pilares. Seu desejo? Uma obra funcional, elegante e tecnicamente impecável. Para isso, o experiente engenheiro Giovanne Cremonezi idealizou um projeto com vãos livres máximos que demonstrou a elegância da engenharia em atender grandes demandas. O destaque do projeto era um vão de 11,60 metros, que exigia uma estrutura autossustentável para suportar paredes construídas diretamente sobre ele. Nada menos que um desafio digno de especialistas.

Escolhendo a Solução Ideal

A primeira etapa foi reunir nossa equipe de engenharia para avaliar as possibilidades. Embora a ideia de usar lajes treliçadas com isopor tenha sido levantada, rapidamente identificamos suas limitações:

• Transporte complicado: Uma viga treliçada desse porte demandaria reforços adicionais ou aumento significativo na altura, o que elevaria custos.

• Viabilidade financeira: Os reforços estruturais tornariam a solução menos competitiva.

Decidimos, então, por uma abordagem mais eficiente: a laje protendida com isopor para maiores detalhes sobre suas aplicações e vantagens. As vantagens falaram por si:

1. Resistência superior: A viga protendida não apenas suporta o peso próprio com facilidade, mas também permite vãos maiores sem aumentar a altura da estrutura.

2. Economia de materiais: Reduz o consumo de concreto, escoramento e o peso geral da laje. Saiba mais sobre a eficiência desse sistema em nossa página principal da Iglume.

3. Execução mais rápida: A tecnologia otimizou nosso cronograma sem comprometer a qualidade, facilitando o manuseio devido à resistência superior.

Projeto e Execução: Como Chegamos Lá

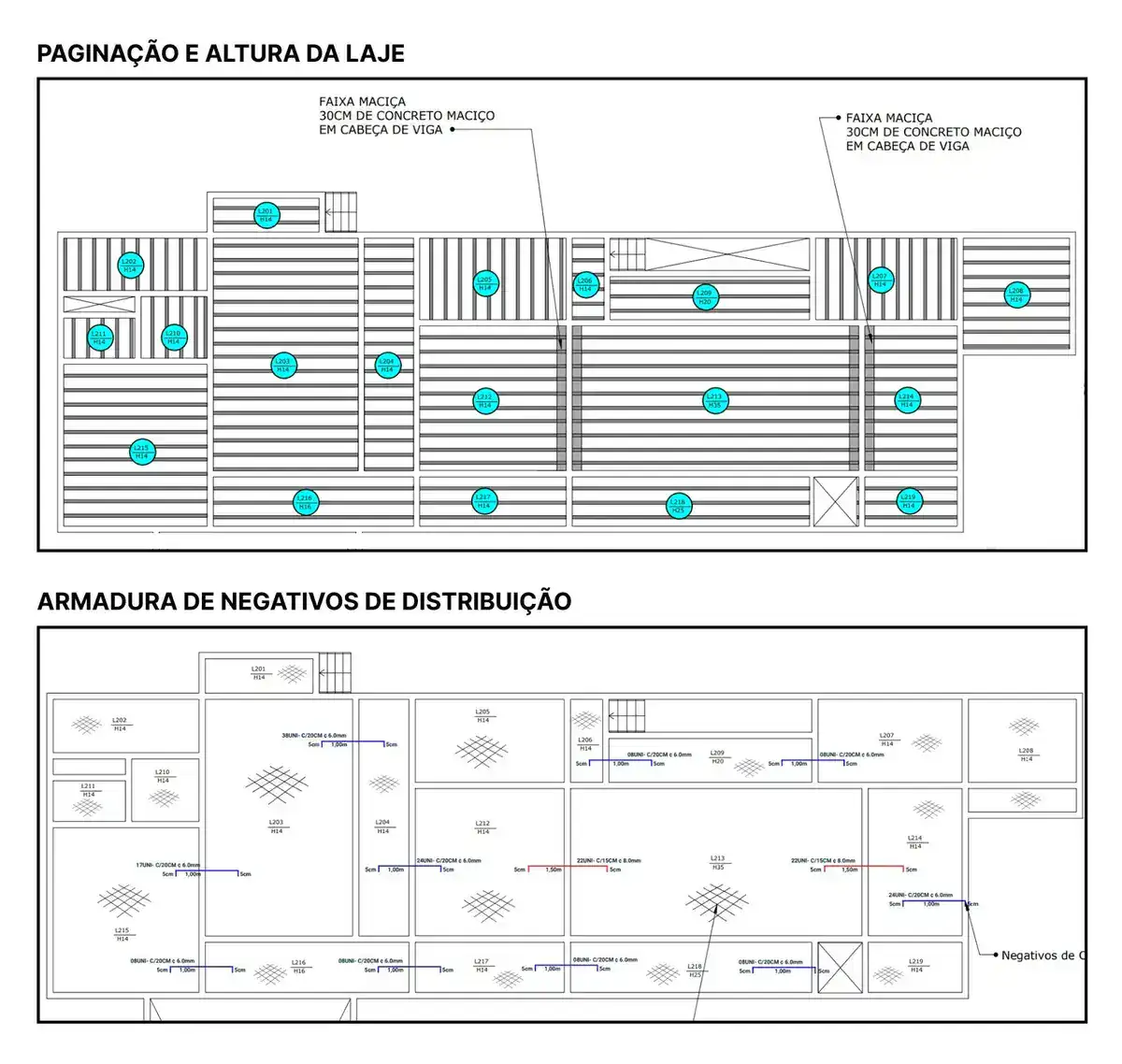

1. Dimensionamento das Lajes

Cada detalhe foi planejado com precisão cirúrgica. Projetamos alturas específicas para os vãos, que variavam entre 7,90m, 9,60m e 11,60m. As soluções incluíram:

• Alturas otimizadas: Lajes H14, H25 e H35, de acordo com as demandas de carga.
• Reforço especial: Para o vão de 11,60m, optamos por vigas duplas com 7 fios protendidos, garantindo resistência e segurança.

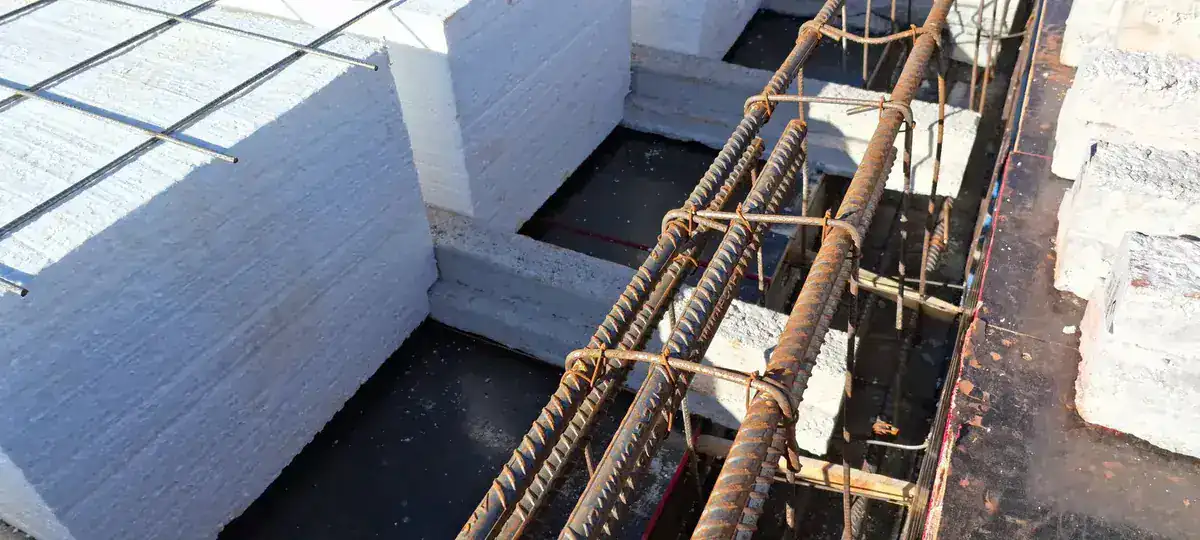

Também reforçamos os apoios com pontos maciços para otimizar o trabalho de momentos negativos em estruturas para lidar com os momentos negativos e distribuímos armaduras estrategicamente para garantir a uniformidade estrutural.

2. Desafios Logísticos

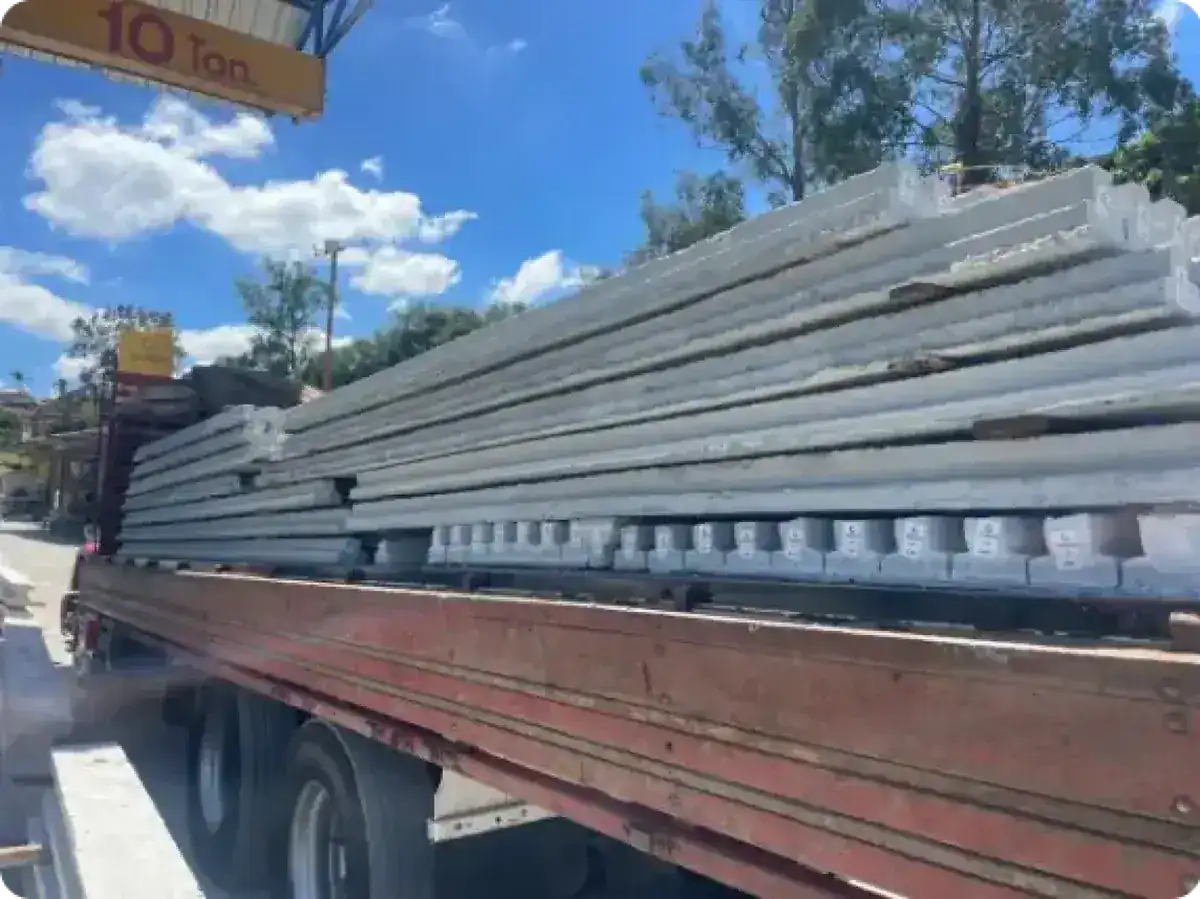

Transportar uma viga de 11,60m não é para amadores. Cada etapa exigiu planejamento detalhado:

• Carreta especial: Contratamos um veículo apropriado para transportar a viga sem riscos.
• Acessibilidade ao canteiro: Avaliamos se as ruas da obra permitiam a manobra da carreta e do caminhão munk.
• Coordenação precisa: Planejamos o descarregamento com o caminhão munk, evitando atrasos e prejuízos.

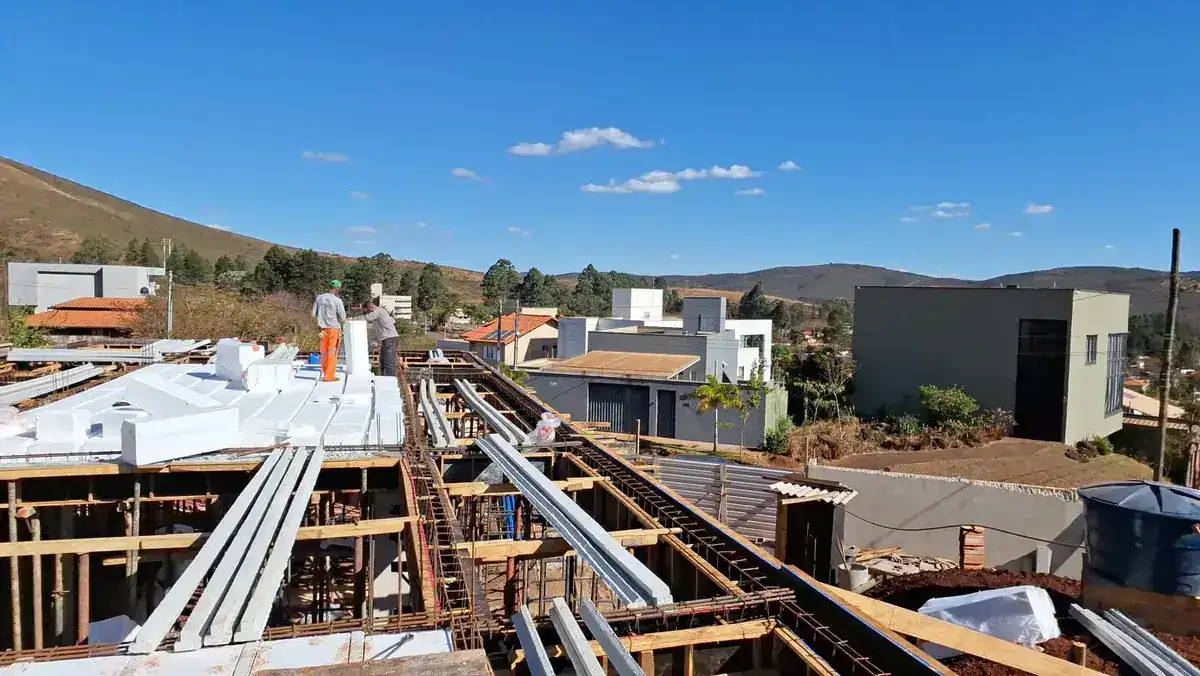

3. Montagem no Canteiro

Com a viga entregue em segurança, seguimos um cronograma minucioso:

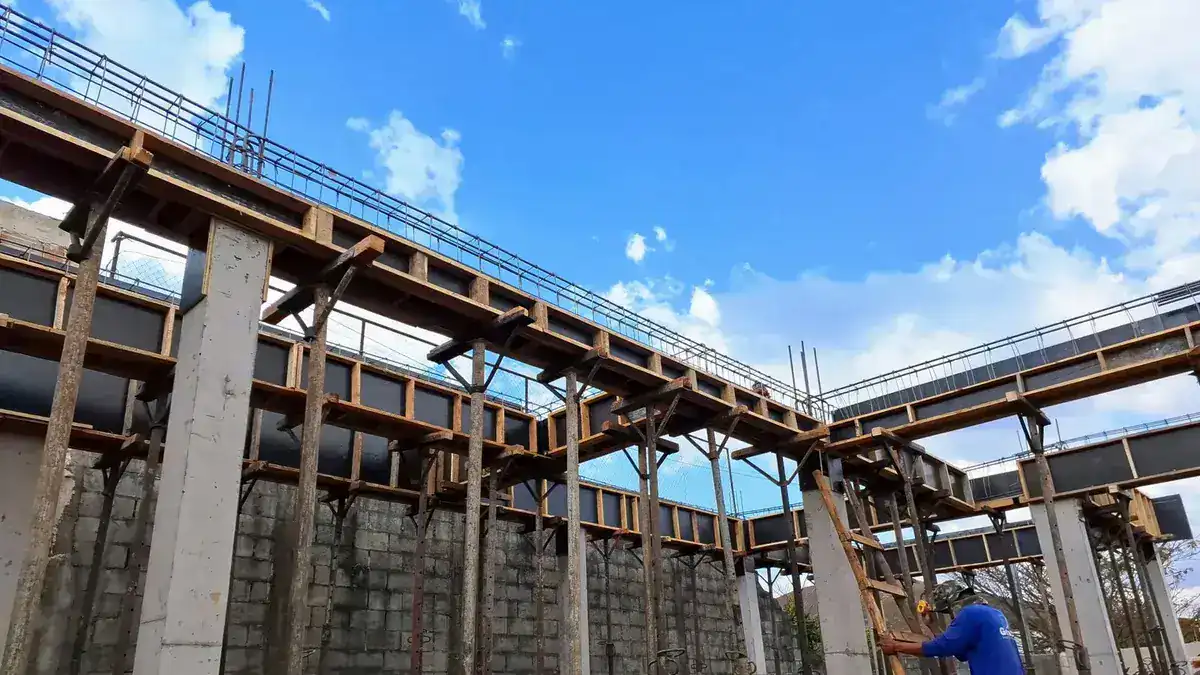

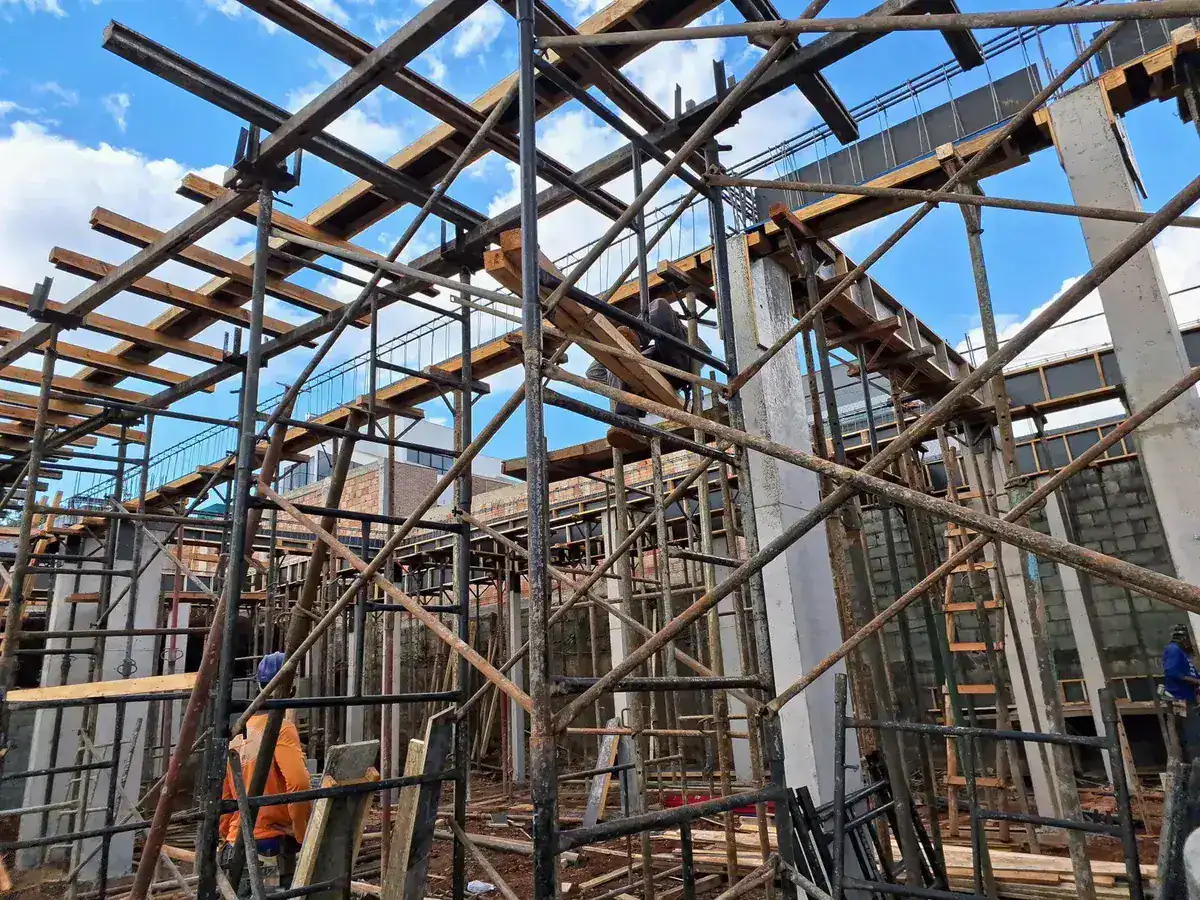

1. Escoramento preliminar: As escoras foram posicionadas para suportar as vigas durante a montagem.escoramento-premilinar-par-laje-protendida-de-nova-lima-oibra-iglume-lajes

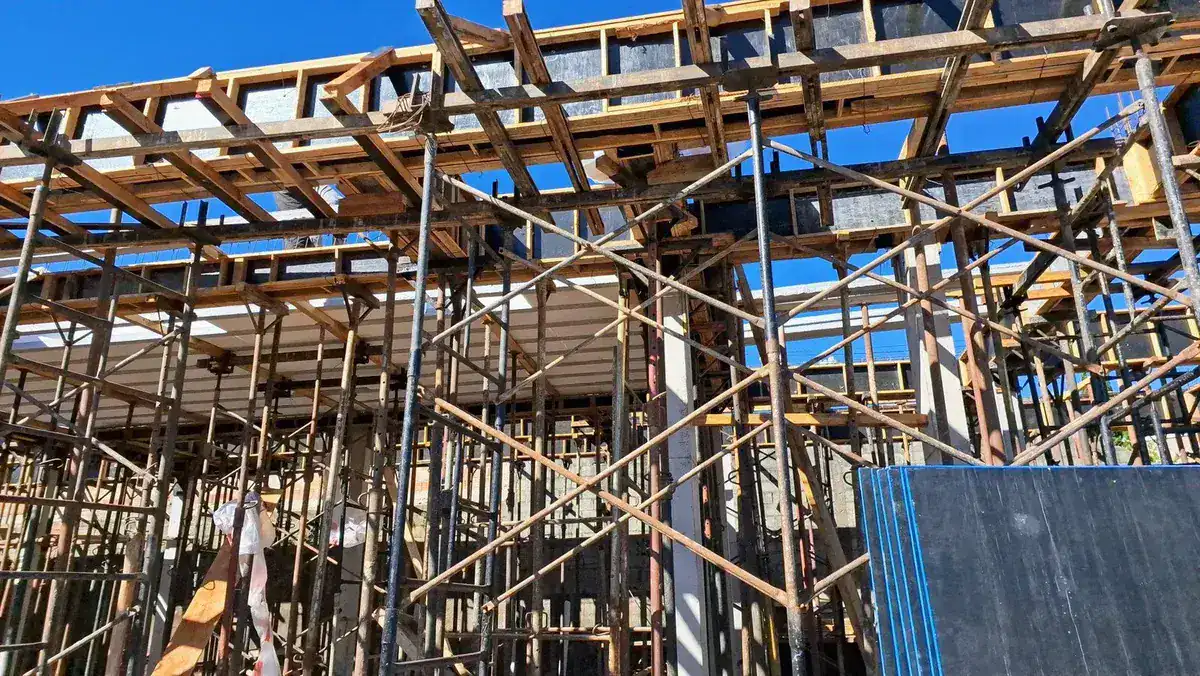

2. Paginação detalhada: Cada viga foi posicionada de acordo com o projeto, garantindo a montagem sem erros.visao-de-baixo-da-paginacao-da-laje-protendida-em-nova-lima

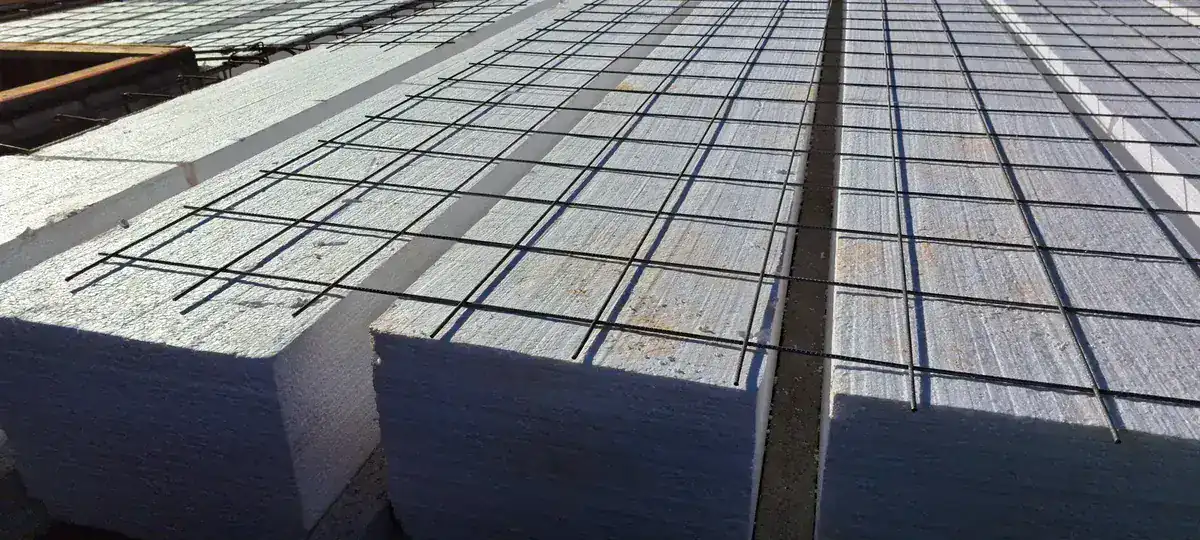

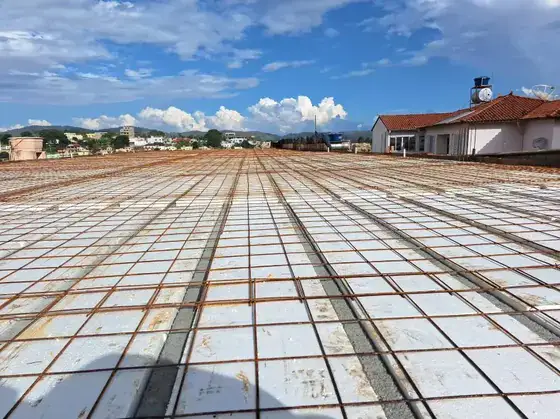

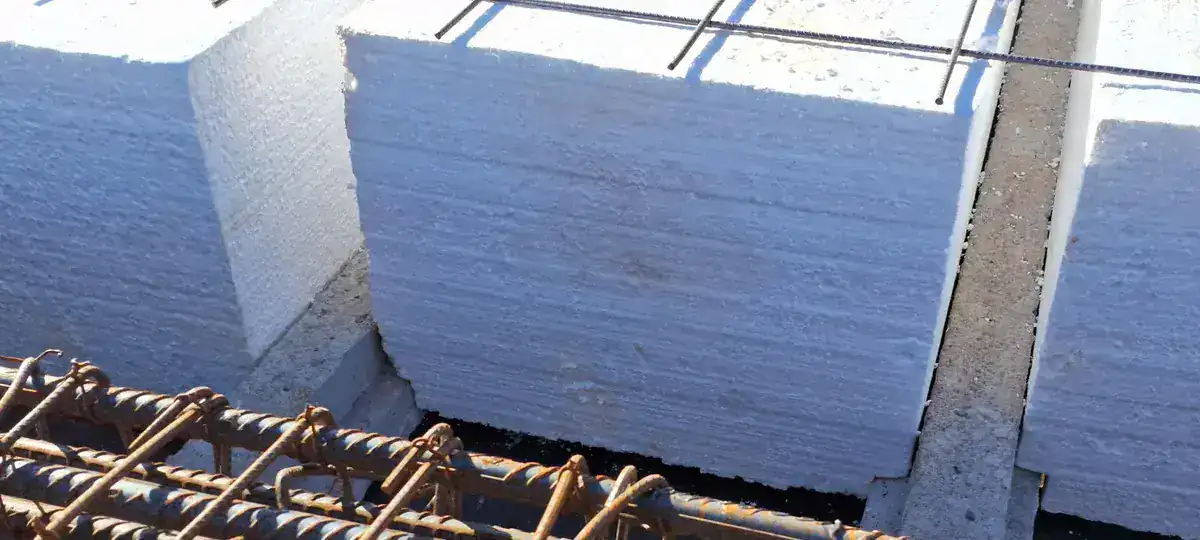

3. Enchimento eficiente: Blocos de isopor foram encaixados entre as vigotas, reduzindo o peso e otimizando o isolamento térmico.

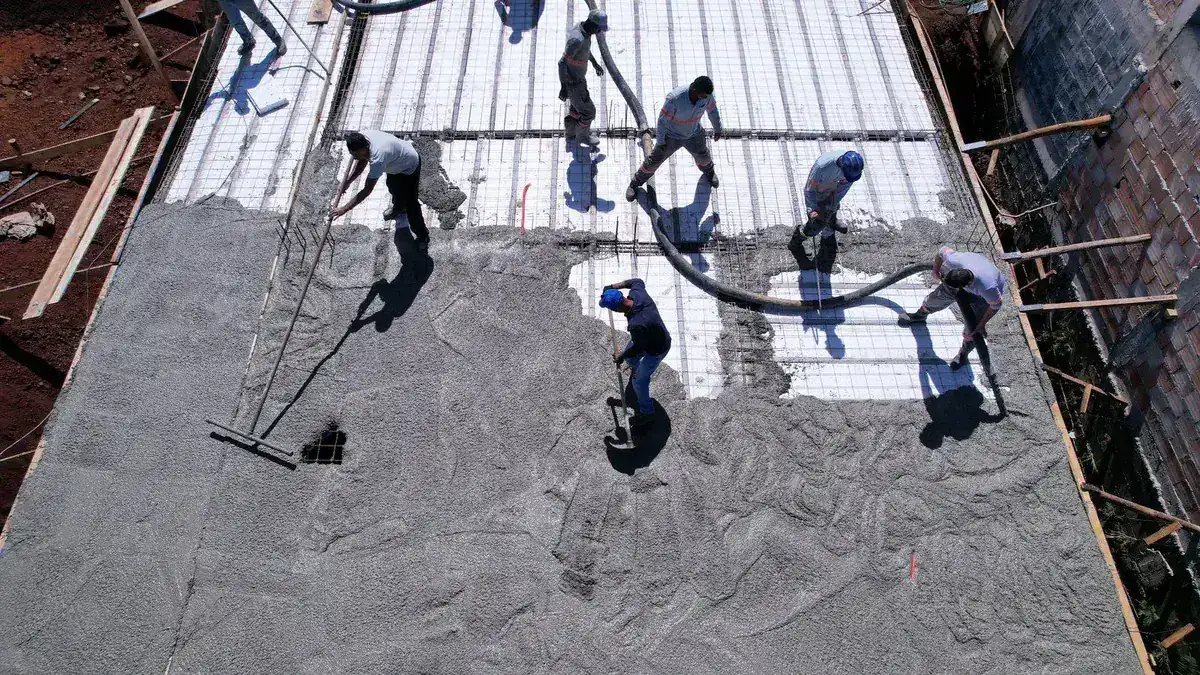

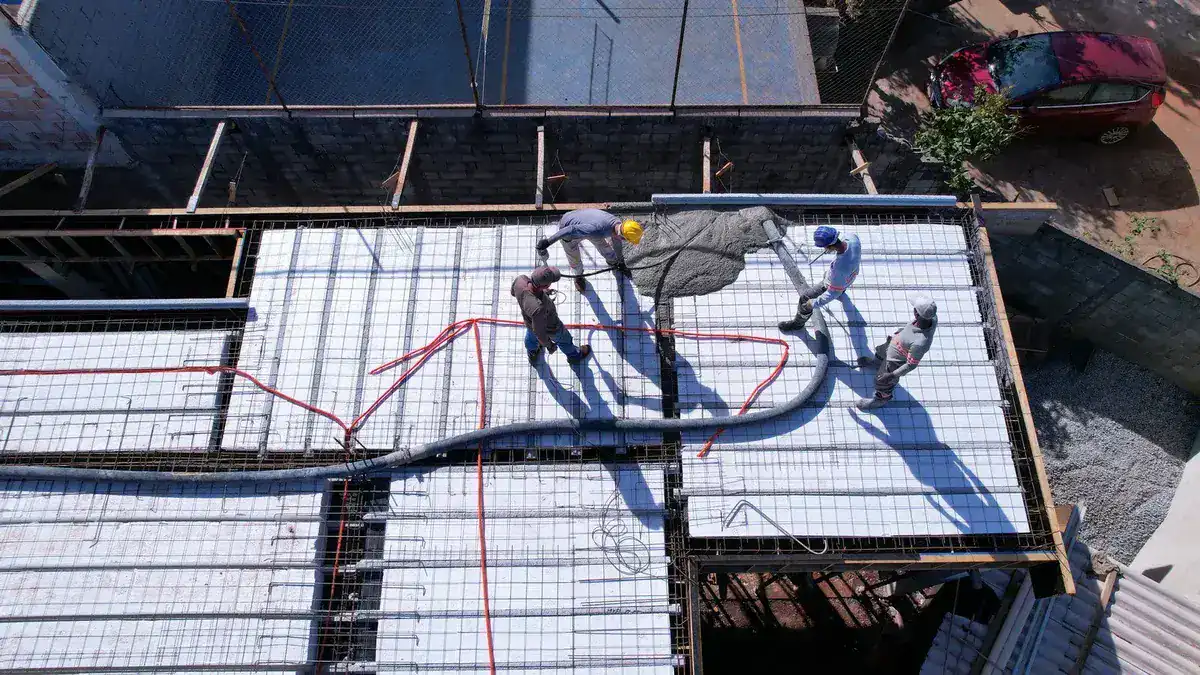

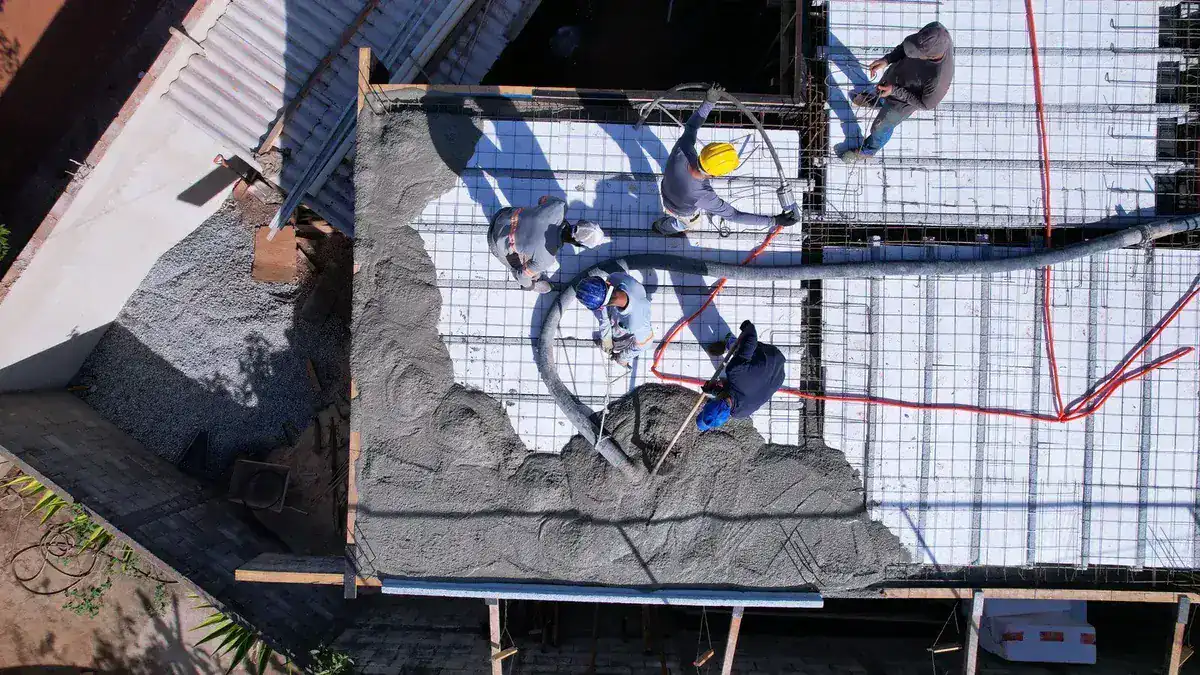

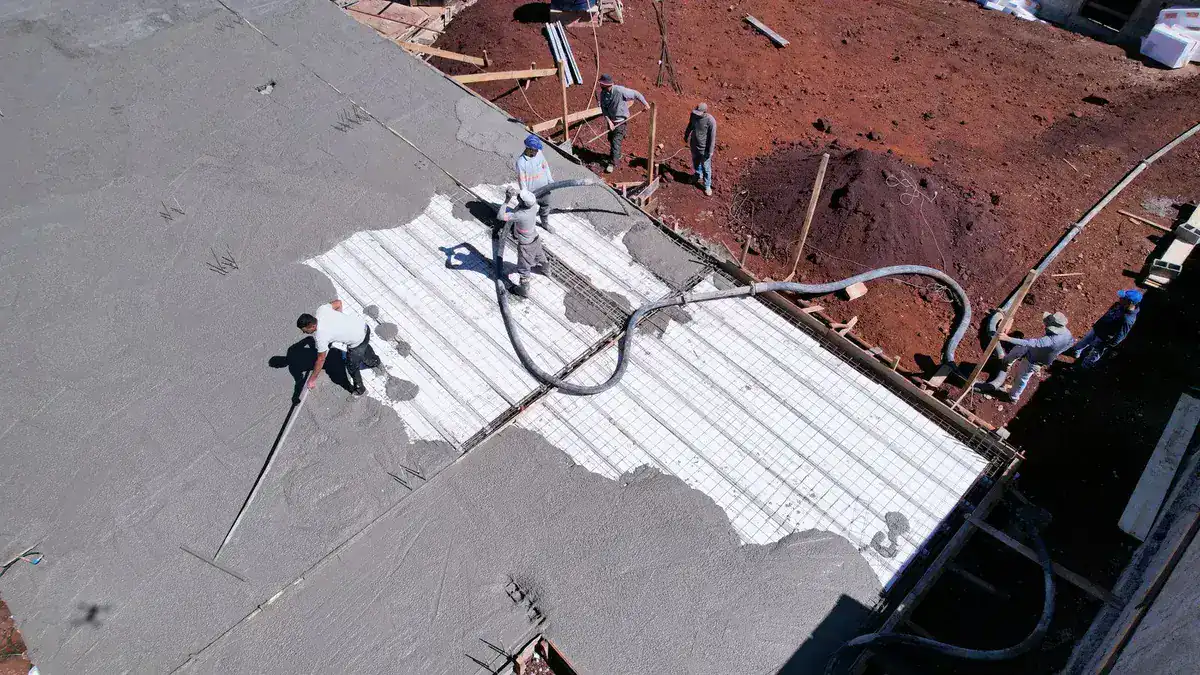

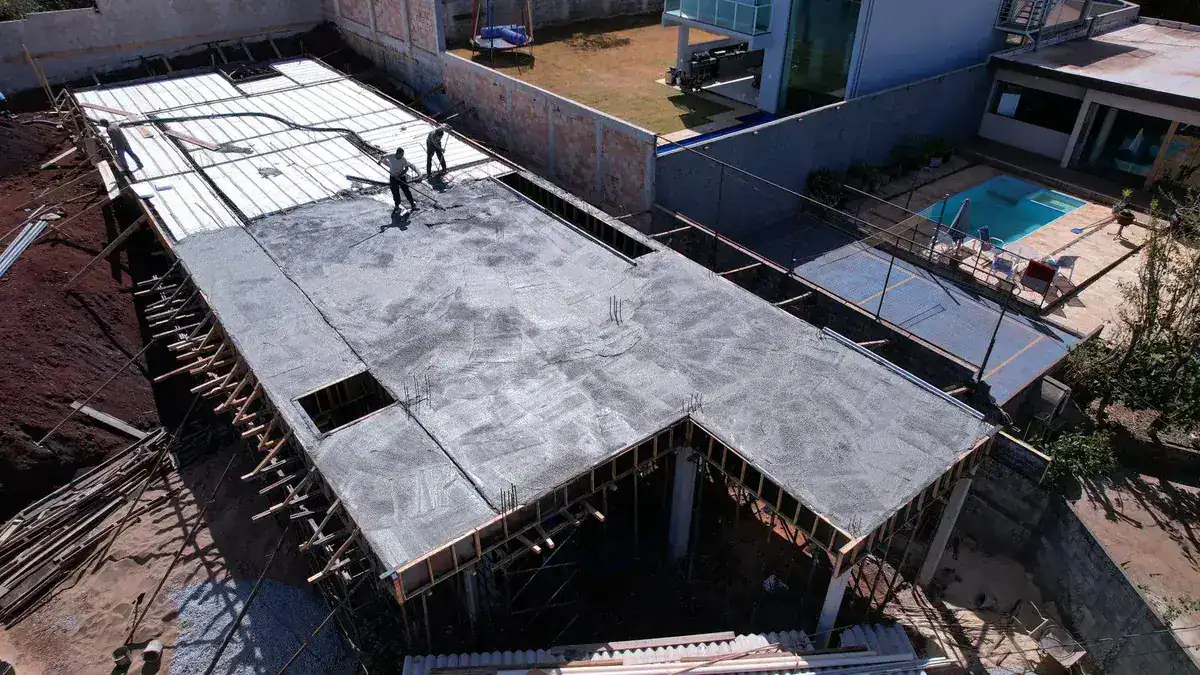

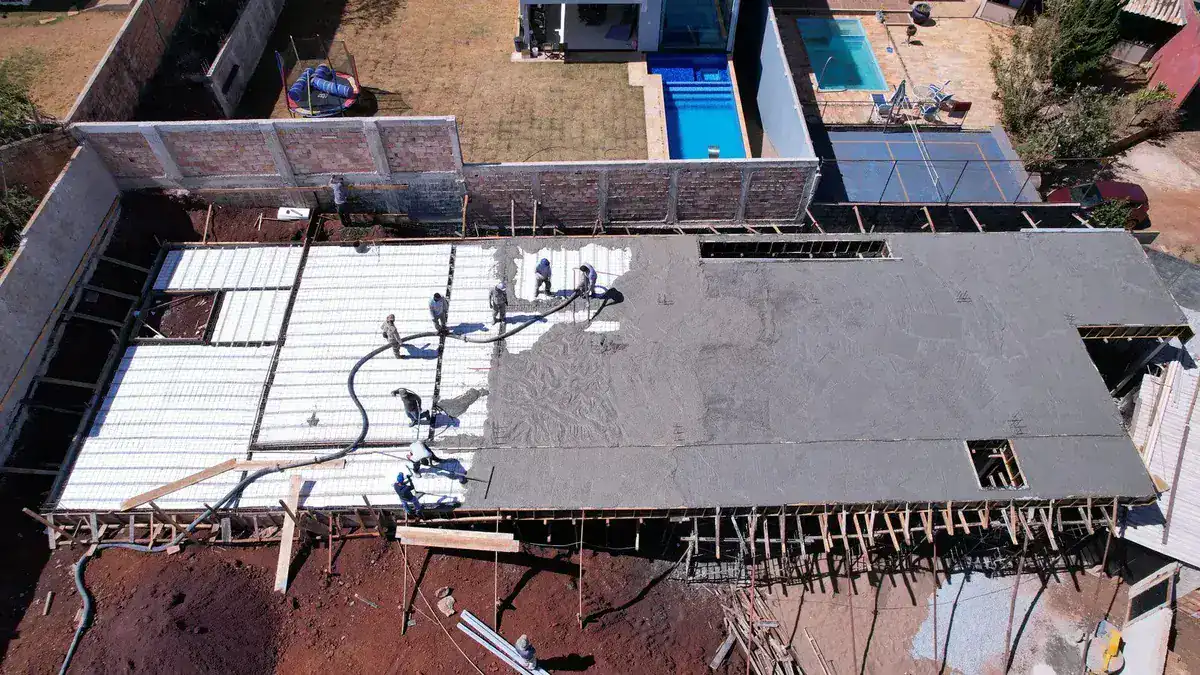

4. Concretagem

Por fim, chegou o momento de dar vida à estrutura. A concretagem, como ensinamos no guia para uma laje perfeita, foi executada com extrema atenção para assegurar:

• Preenchimento uniforme: Sem falhas, evitando comprometimentos futuros.
• Sincronia total: A equipe trabalhou como um relógio, concluindo a etapa no prazo.

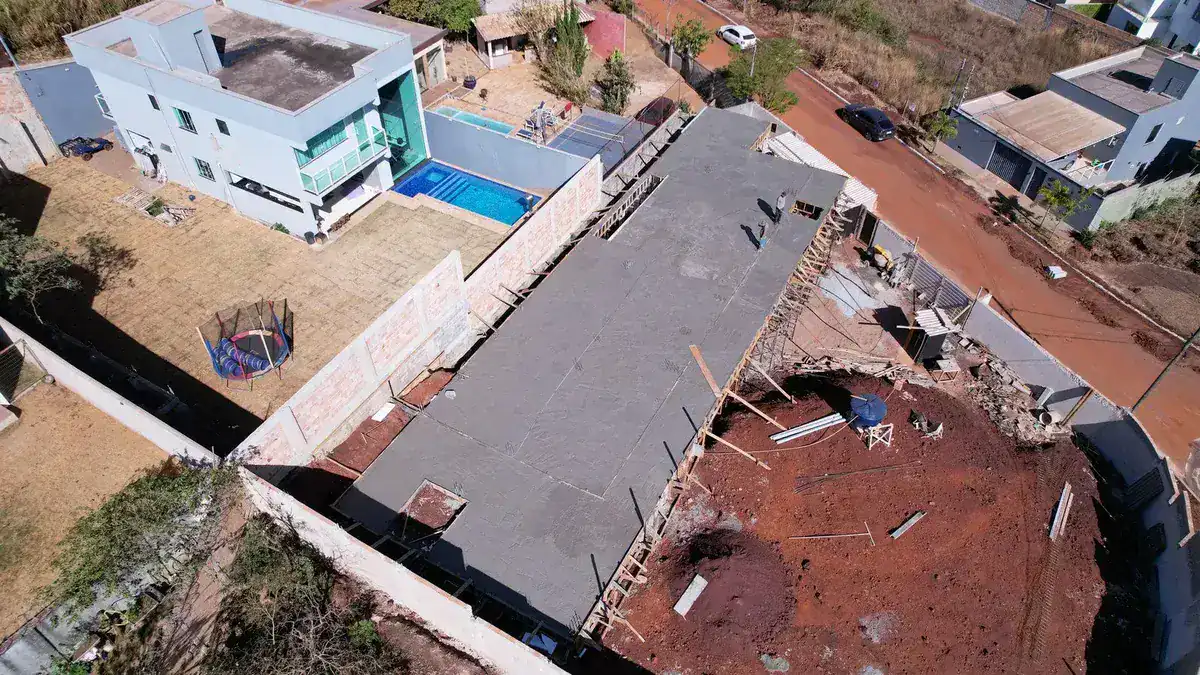

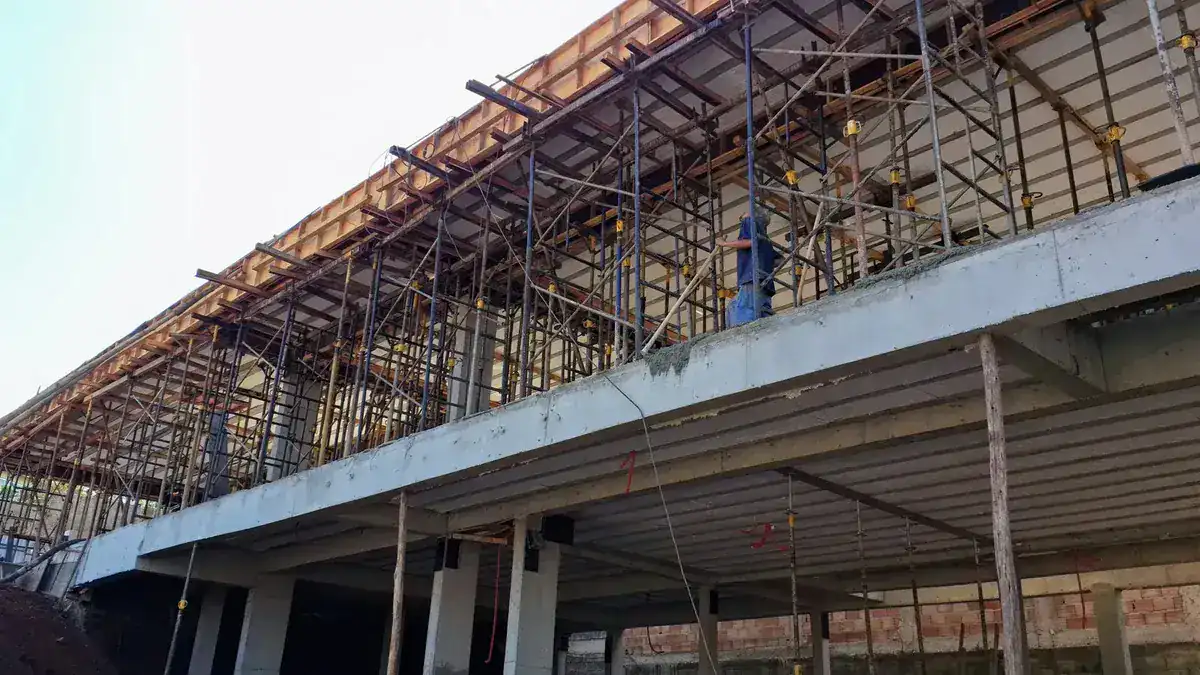

Resultado: Uma Obra de Engenharia de Alto Padrão

O resultado foi a combinação perfeita de inovação e trabalho em equipe. O projeto contou com a colaboração da arquiteta Fabiana Abreu e do experiente empreiteiro SR Bebeto. Cada profissional teve um papel essencial na realização dessa obra.

Destaques do projeto:

• Um dos maiores vãos já executados pela Iglume Lajes, com 11,60 metros.
• Redução de custos graças ao uso otimizado de materiais.
• Entrega dentro do prazo, apesar dos desafios logísticos.

No fim, essa obra reafirma que a engenharia civil é mais do que construir; é transformar desafios em soluções criativas. Cada vão livre, cada parede sustentada, cada detalhe executado conta uma história de excelência.
